android镜像解压资源文件

工具准备

1. unpackbootimg
2. resource-tool
3. dtc
4. rk 烧录工具

编译 unpackbootimg

源码

https://github.com/huangzhenzeng/android-unpackbootimg

编译

只需要在 linux（需安装 gcc,make,一般是标配）或 windows（需要安装 mingw）的命令行执行 make,即可产生可执行文件 mkbootimg、unpackbootimg

resource-tool 工具

一般编译镜像后，将产生这个工具，目录为：
u-boot/tools/resource_tool/resource_tool

dtc 工具

一般编译镜像后，将产生这个工具，目录为：
kernel/scripts/dtc/dtc

rk 烧录工具

需到如下地址
https://www.t-firefly.com/doc/download/54.html
下载《RKDevTool》

分离镜像

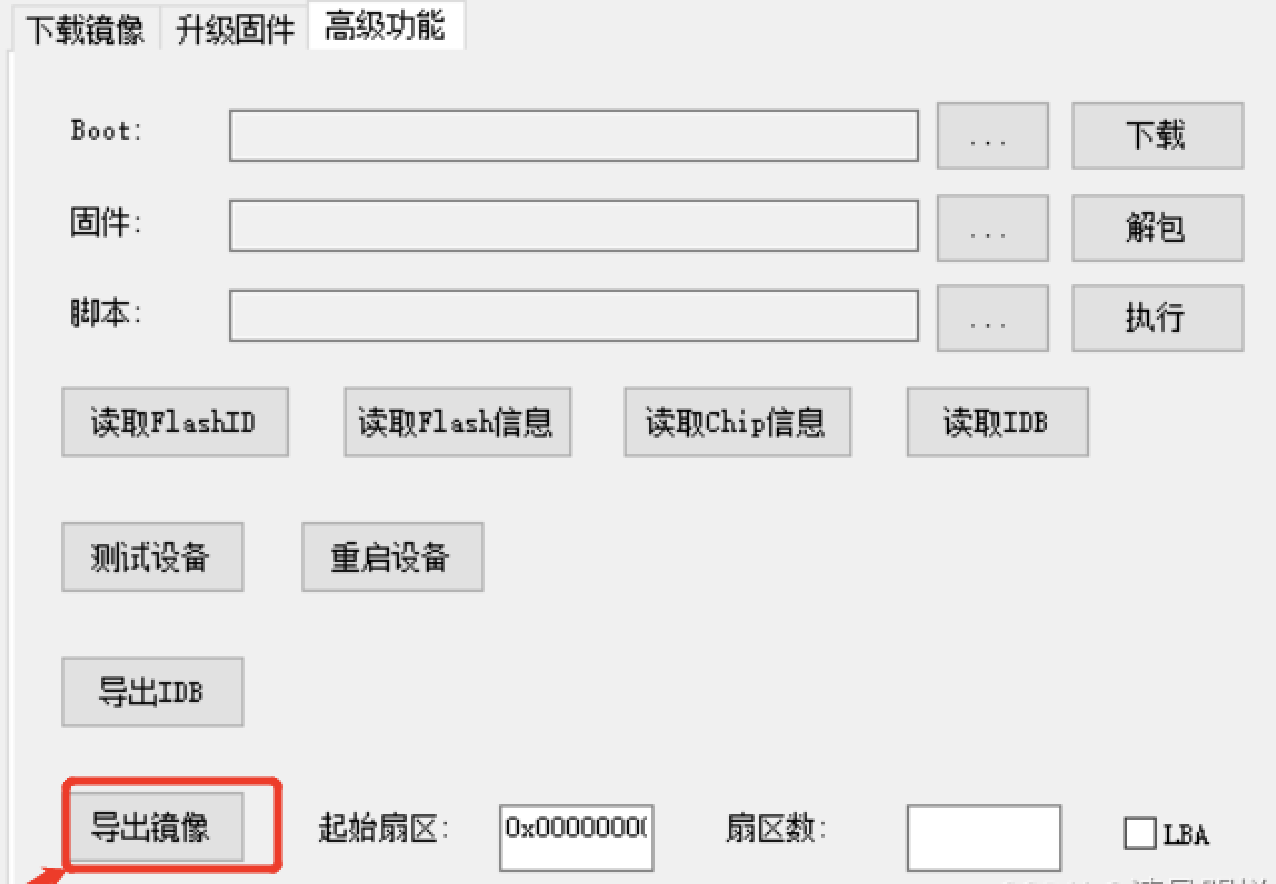

window 下，打开“RKDevTool”，选中“高级”，然后导入固件，选择解压即可，如下图：

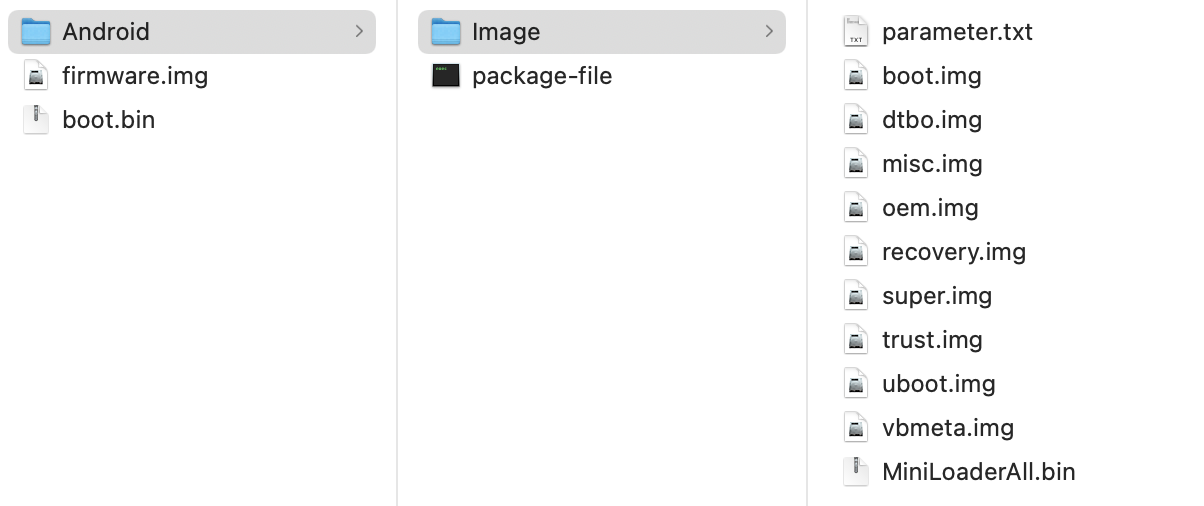

最终 output 目录，输出各个子分区，如下图：

解压 boot.img 镜像

boot 格式分析：

因为boot.img的格式比较简单，它主要分为三大块（有的可能有四块）
+—————–+
| boot header | 1 page
+—————–+
| kernel | n pages
+—————–+
| ramdisk | m pages
+—————–+
| second stage | o pages
+—————–+
n = (kernel_size + page_size – 1) / page_size
m = (ramdisk_size + page_size – 1) / page_size
o = (second_size + page_size – 1) / page_size
0. all entities are page_size aligned in flash
1. kernel and ramdisk are required (size != 0)
2. second is optional (second_size == 0 -> no second)

linux 下输入命令：
mkdir output
unpackbootimg -I boot.img -O ./output
生成文件如下：

├── boot.img-base (mkbootimg base参数)
├── boot.img-board
├── boot.img-cmdline (mkbootimg cmdline参数)
├── boot.img-dtb
├── boot.img-hash
├── boot.img-kerneloff
├── boot.img-oslevel
├── boot.img-osversion
├── boot.img-pagesize  (mkbootimg pagesize参数)
├── boot.img-ramdisk.gz (根文件系统打包文件）
├── boot.img-ramdiskoff
├── boot.img-second  (资源文件)
├── boot.img-secondoff
├── boot.img-tagsoff
├── boot.img-zImage (内核文件）

解压 boot.img-second 资源

执行命令：
mkdir out
./resource_tool --verbose --unpack --image=boot.img-second

生成文件如下：

├── logo.bmp
├── logo_kernel.bmp
└── rk-kernel.dtb

dtb 转 dts

执行命令：
./dtc -I dtb -O dts out/rk-kernel.dtb -o tmp.dts
生成 tmp.dts 文件，

最终通过 gedit 或文本编辑查看
